Matériels - Techniques et Automatismes

Le boitier photo ,
Un Canon 350D d'ocase modifié astro (défiltage total et supression du filtre anti infrarouge) ,
ce filtre d'origine placé devant le capteur a été retiré pour permettre d'accéder a la totalité du spectre infrarouge et de la raie H alpha provenant des galaxies ou nébuleuses ;
L'appareil photo n'est donc plus utilisable en photo classic de jour , désormais dédié uniquement a la photo astro en ciel profond exemple galaxies , nébuleuses , amas d'étoiles et champs stellaires .
Cet appareil posséde également la pose B ou Bulb
indispensable pour les longues poses astro .

Sur l'image , la bague T classic et son raccord
photo pour l'adaptation au télescope .






Une Webcam classic du commerce , modèle spc900 capteur ccd ,
juste modifiée pour l'adaptation au téléscope,
"supression de son objectif d'origine et pose d'une bague raccord pour l'adaptation astro"
le filtre anti-ir pour la photo planétaire ,

Utilisée donc pour la photographie des planètes et surface lunaire , avec son petit capteur ,
elle permet de faire des "avi" ou petits bout de films, qui seront ensuite traités ultérieurement et informatiquement par compilation
pour en faire resortir la plus belle image possible... ;

Utilisation également pour l'autoguidage : montage sur une lunette guide en parallèle au télescope, pour le suivit parfait de la monture pendant les scéances de prises de vues avec l'appareil photo sur le télescope principal ...(voir plus loin) .



nouveauté janvier 2012 / petite Lunette 80 x 400 classic ,3 possibilités :
ci dessus, montage avec la webcam pour l'auto guidage du c11 en photo longue pose ,
ou observation visuelle a grand champ, 5° sur le ciel ,avec un oculaire ,
et dessous avec un APN pour photo grand champ stellaire .

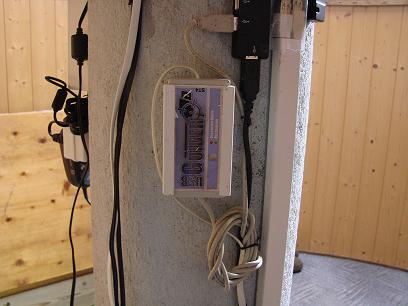

Boitier interface d'autoguidage usb guider ,

Relié a la webcam ci-dessus via l'ordinateur et son logiciel dédié , elle permet de suivre et de rattraper en temps réel les erreures mécaniques éventuelles de la monture pendant les prises de vues longues poses avec le télescope ,
le principe :
La webcam pointe et film une étoile , envoie l'image a un logiciel qui analyse les erreures de déplacements sur cette étoile, le logiciel compense alors en temps réel, en agissant avec ce petit boitier sur les moteurs de la monture par de légers rattrapages sur ses 2 axes .
( photos de l'ensemble a suivre )











ci dessus , écran de gauche le logiciel CDC pour le pointage des objets , et pilotage du télescope sous ASCOM ,
écran de droite , récupération des données ,
et logiciel PHD Guiding pour l'autoguidage .

setup complet , équipé pour la photographie longue pose en auto guidage

Nouveauté fin 2013, ma premiere caméra ccd , version monochrome ;
Ont peut l'utiliser également en longues poses , Plus performante ,elle remplacera la web-cam ci-dessus .
